CMOY amplificador para audífonos

Este es un amplificador para audífonos muy simple de hacer pero con un rendimiento y calidad de sonido increíble. La idea de tener un amp para audífonos externo y no usar simplemente el del computador, discman, iPod, etc son varias yo lo hice porque encontraba que al enchufar los audífonos en mi iMac sonaban muy despacio, ahora suenan todo lo fuerte que quiera y con mucha mas definición como mas "profundo", otras ventajas es que en un equipo portátil las pilas podrían llegar a durar asta el doble pq ya no tiene que manejar los audífonos directamente, y por ultimo esta el tema de la distorsión, los fabricantes de equipos portátiles generalmente les ponen a las cosas el circuito integrado amplificador mas barato que encuentran que suene "decentemente bien" y listo porque se considera que la mayoría de los consumidores no son muy críticos en cuanto a calidad de sonido y lo que pasa es que cuando se sube el volumen cerca del máximo se genera una distorsión que puede llegar al 10%!!!.
Este amplificador se llama CMOY porque lo invento un tipo llamado Chu Moy. Esta basado en un simple amplificador operacional y unas cuantas partes pasivas. Aquí en SCL las piezas pueden comprar en Casa Royal o Victronics.

Como hacer un CMOY:



Los esquemas están separados en dos, primero la fuente de poder y luego el amplificador en si.

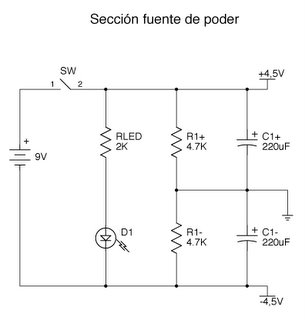

La fuente es súper simple, una típica batería de 9V, después tiene dos resistencias R1+ y R1- que hacen un divisor de voltaje que genera una tierra virtual, los condensadores C1+ y C1- están ahí para estabilizar las cosas y ayudan mucho a que tenga una mejor respuesta de bajos, RLED y D1 están ahí para que se prenda un LED cuando se cierra SW ambos son opcionales, si no quieres una luz cuando esta prendido simplemente omitelos.
El amplificador en si, (solo se muestra un canal, el otro es igual) POT es un potenciometro doble del tipo logarítmico para audio. C2 es un condensador para bloquear cualquier corriente DC que pudiera traer la señal, 100nF es el valor mínimo pero yo recomiendo un condensador de 220nF. C2 junto con R2 forman un filtro pasa altos, lo que quiere decir que solo frecuencias que sean mayores al resultado de esta formula: 1/(2PixC2xR1) van a pasar, esas frecuencias son 15,9Hz usando 100nF y 7,2Hz usando 220nF. El OpAmp (amplificador operacional) debería ser como mínimo un NE5532 que venden en victronics, pero recomiendo muchísimo más el OPA2134 que venden en RS Chile, el OPA2134 es uno de los mejores OpAmp para audio del mundo. R3 y R4 definen la ganancia, esto es, la cantidad de veces que sale amplificado a la salida lo que entra. La formula es G=1+(R4/R3) con los valores mostrados en el esquema es de 11 veces, eso es mas que suficiente hasta para las fuentes de señal mas débiles con los audífonos mas ineficientes, de ahí se puede ajustar un poco mejor según las necesidades de cada uno, a mi me alcanza con ganancia de 3. Dicho de paso todas las resistencias usadas aquí deben ser de 1% de tolerancia tipo metalfilm. R5 es opcional y puede estar entre 10 y 120 ohm su función es eliminar un ruido como un shiiiiiiiiiiii que podrían generar algunas fuentes como tarjetas de sonido de PC.


Espero que hayan entendido algo, si no en este sitio hay una explicación mucho mejor y con fotos (en ingles), acá hay un review de este amp. En verdad es súper bueno y fácil de hacer se los recomiendo mucho.
